直螺纹钢筋套筒技术参数

直螺纹钢筋套筒技术概述

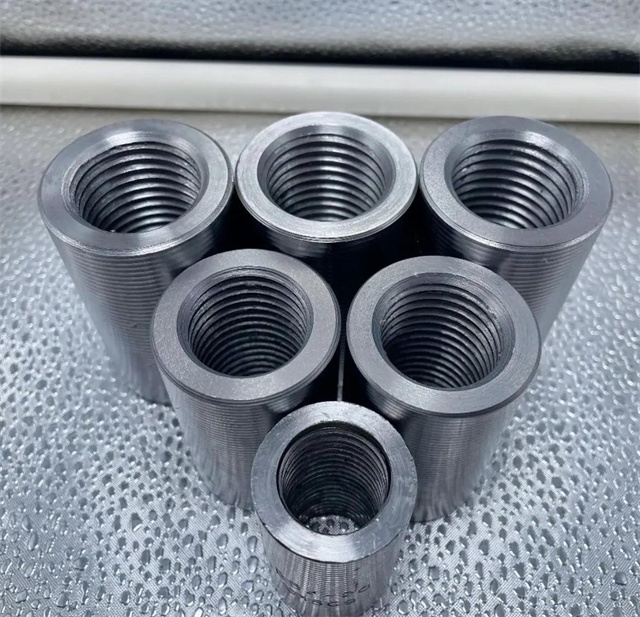

直螺纹钢筋套筒是一种用于钢筋机械连接的紧固件，通过其内部直螺纹与钢筋端部滚轧或切削形成的直螺纹相互旋合，实现两根钢筋的轴向连接。该技术具有强度高、连接速度快、无明火作业、节能环保等显著优点，广泛应用于各类钢筋混凝土结构的钢筋对接，尤其适用于大直径钢筋的连接。

主要特点

• 高连接强度：接头强度通常能达到钢筋母材抗拉强度的1.1倍以上，性能稳定可靠。

• 施工便捷高效：现场连接操作简单，无需专业焊工，受天气和环境影响小，可全天候施工，大幅提高工效。

• 节材节能环保：相比传统焊接和搭接，节省大量钢材，无电、气焊明火作业，无焊渣污染，降低能耗。

• 适用性强：适用于直径16mm至40mm及以上的HRB335、HRB400、HRB500等各级热轧带肋钢筋的连接。

• 质量易于控制：采用专用的扭矩扳手进行拧紧，扭矩值可控可检，连接质量有保障。

主要用途

直螺纹钢筋套筒连接技术是现代建筑工业化施工中的关键工艺之一，其主要应用领域包括：

• 高层及超高层建筑的梁、柱、墙等主体结构的纵向钢筋连接。

• 桥梁、水坝、核电站等大型基础设施工程中大直径钢筋的对接。

• 预制装配式建筑构件（如PC构件）中的钢筋预留连接。

• 施工现场因钢筋定尺长度不足或施工缝处所需的钢筋连接。

技术规格与参数

直螺纹钢筋套筒的性能和尺寸需符合相关标准（如JGJ 107-2016《钢筋机械连接技术规程》）。其主要技术参数如下：

注：以上尺寸及扭矩值为常见参考值，实际产品参数可能因生产厂家和具体设计略有差异，应以产品出厂说明书和设计要求为准。

材料与性能要求

• 套筒材料：通常采用优质碳素结构钢（如45号钢）或合金结构钢制造，其抗拉强度标准值不应小于钢筋母材抗拉强度标准值的1.1倍。

• 螺纹精度：套筒内螺纹应为6H级精度，钢筋端头外螺纹应为6f级精度，以保证良好的旋合性。

• 连接性能等级：根据JGJ 107标准，接头应根据抗拉强度和变形性能分为Ⅰ级、Ⅱ级、Ⅲ级三个性能等级，其中Ⅰ级接头要求最严格，其抗拉强度不小于被连接钢筋实际抗拉强度的1.1倍。

施工与检验要点

为确保连接质量，施工与检验过程中需注意：

• 钢筋端部应采用专用设备加工螺纹，螺纹应完整、光滑，无锈蚀或油污。

• 连接时，应使用工作扳手或管钳将两根钢筋在套筒中间位置顶紧，确保钢筋端头在套筒内相互接触。

• 必须使用经校准的扭矩扳手进行拧紧，拧紧扭矩值应符合上表规定或设计要求，不得超拧或欠拧。

• 工程应用中，应按规程要求进行现场工艺检验和抽检接头极限抗拉强度试验，以验证其连接可靠性。
