钢筋套筒拉伸实验方法主要涉及试验条件、试样要求、试验步骤和结果判定等方面，以下是详细介绍：
试验条件
试验温度：试验一般在室温10℃~35℃范围内进行，对于温度有严格要求的试验，试验温度为(23±5)℃。
试验设备：
试验机：需具备足够的精度和稳定性，以保证试验结果的准确性。仪器要求试验机测力系统应按照GB/T16825.1进行校准，并且度应为一级或优于一级。计算机控制的拉伸试验机应满足GB/T22066并参见拉伸试验方法附录A。例如，领秀®TestPilot®TPH206D微机控制电液伺服试验机具有结构紧凑、简单易用等特点，可应用于更大载荷2000kN的金属棒材、板材拉伸试验，螺纹钢拉伸试验，高强螺栓、高硬度金属材料的拉伸弯曲以及压缩试验。
夹具：采用液压平推夹具，特别适用于高强度、高硬度材料的夹持;平推夹具采用同步分流阀，保证对中准确。

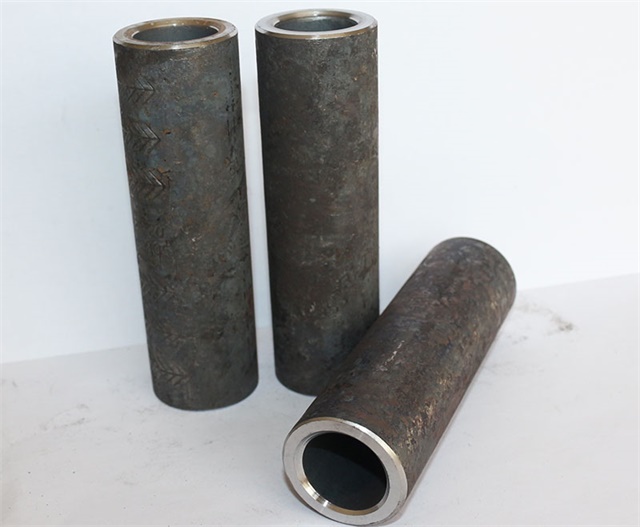

试样要求
试样数量：试验样品应从生产批次的套筒中随机抽取，数量通常为3个。
试样尺寸：
试验用的套筒试样长度通常为100mm±5mm或200mm(直径根据实际套筒规格而定)。
钢筋试样长度按GB/T228.1-2010附录D要求计算(钢筋为比例试样)，宜取试件总长L=(5.5d+200)mm(d为钢筋直径)。
试验步骤
试样准备：
用冷切锯或者切断机把钢筋头齐平，每段钢筋的长度为30公分左右。
对钢筋进行滚丝处理，使滚出的丝圆润饱满。
将滚好丝的钢筋连接上套筒。
安装试样：将连接好的钢筋套筒试样安装在拉伸试验机上，确保试样轴线与试验机夹头轴线重合。
开始试验：以一定的速度(如每分钟50mm±5mm或300mm±50mm)均匀增加拉力，直到试样断裂。
结果判定
工艺检验：
3根接头试件的抗拉强度均应满足JGJ 107-2016《钢筋机械连接通用技术规程》第3章表3.0.5的规定。
对于A级接头，试件抗拉强度尚应大于0.9倍钢筋母材的实际抗拉强度。计算抗拉强度时，应采用钢筋的实际横截面面积。
现场检验：
按设计要求的接头性能等级进行检验与评定，当3个试件单向拉伸试验结果均符合JGJ 107-2016《钢筋机械连接通用技术规程》第3章表3.0.5的强度要求时，该验收批评为合格。
如有1个试件的强度不符合要求，应再取6个进行复检，复检中如仍有1个试件试验结果不符合要求，则该验收批评为不合格。
拉拔试验：
拉伸强度：拉伸强度是指试样在拉伸过程中达到更大负荷时的应力值。对于钢筋套筒，其拉伸强度应不小于其标称强度的1.25倍。
屈服强度：屈服强度是指试样在拉伸过程中开始出现塑性变形时的应力值。对于钢筋套筒，其屈服强度应不小于其标称强度的1.10倍。
伸长率：伸长率是指试样在拉伸过程中长度增加的百分比。对于钢筋套筒，其伸长率应不小于18%。
断裂判定：试样在试验过程中出现断裂，且断裂面沿套筒轴线方向的延伸率不小于15%时，判定为合格。
服务热线
